非開挖頂管鉆進導向孔（采用專門的人工彎曲鉆孔器具，從鉆孔入土點到出土點進行定向鉆進。按照設計的鋪管軌跡鉆出一個對穿的導向鉆孔。）

回擴鉆孔（導向孔鉆進結束后，在出土端卸下導向鉆具和鉆頭，換上回擴鉆頭，開始擴孔。

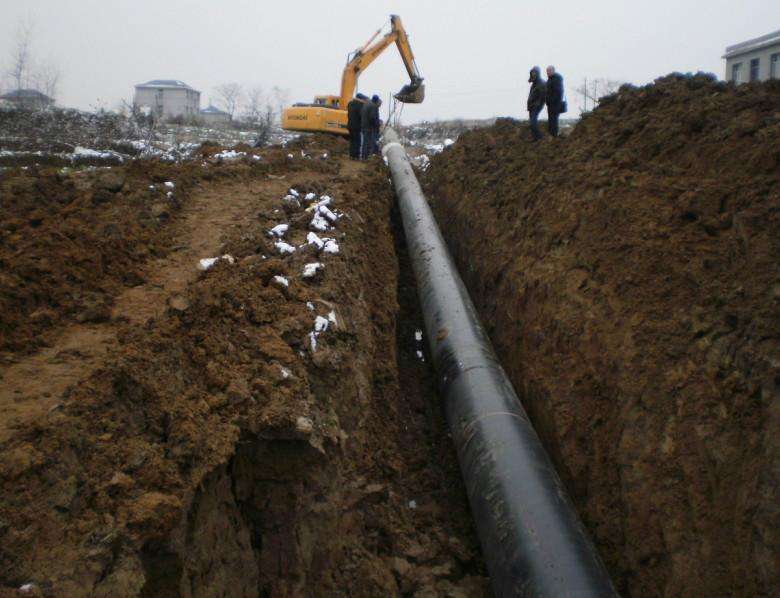

反拉鋪管（擴孔完成后，即可拉入需鋪設的管道，管道做好預先連接妥當利于一次拉入，拉管前，做好有一次清孔或探孔工序。應將擴孔器或清空器連接在鉆桿上，在通過單動接頭連接在管道的拉頭上，單動接頭防止管道回轉，從而保證其能平滑的會拖進鉆孔。

反拉回擴鉆孔時擴孔鉆頭后部的鉆桿連接方案

通過單動接頭連接鉆桿用于地層情況較好孔壁穩定穿越距離不長的條件中。

優點：

1，保持了鉆桿連接，回拖鉆桿能保證下一循環擴孔進行。

2，出土端鉆桿和回轉擴孔工作互不干擾

缺點：

1，如出現孔內事故，由于單動接頭存在，無法從出土端驅動擴孔器回轉退回。

2，直接連接鉆桿（用于底層復雜，孔壁穩定性差，穿越距離不長的施工中。有點如上，并且克服了如上缺點。

3，不接鉆桿（用于地層情況好，孔壁穩定的施工中。缺點。萬一垮塌，從入土段找老孔麻煩大。

鉆孔控向原理：水平定向鉆進導向孔一般采用小直徑鉆頭，進行全孔底破碎鉆進。在鉆頭底唇面或鉆具上，設置專門的控制鉆向的機構。在鉆具內或緊接其后部位，安裝有測量探頭。鉆進過程中，探頭連續或間接的測量鉆孔位置參數，并通過無線或有線的方式適時地將測量數據發送到地表連接器，操作者根據數據和處理后得到的圖表，采用適當?shù)募夹g(shù)調整孔內控制鉆向的機構，從而控制鉆孔軌跡延伸，達到設計要求。
